В конструкции двигателя внутреннего сгорания множество компонентов работают совместно для обеспечения мощности, надежности и долговечности. Одним из ключевых, но часто недооцениваемых элементов является гильза цилиндра, также известная как цилиндровая втулка. Эта деталь играет решающую роль в защите блока цилиндров, улучшении теплоотвода и сохранении целостности двигателя, особенно в условиях высокой нагрузки.
В этой статье подробно рассмотрим, что такое гильза цилиндра, как она работает и почему она критически важна для производительности двигателя.
🔧 Что такое гильза цилиндра?

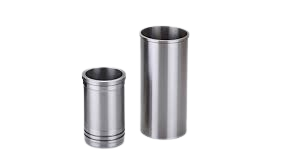

Гильза цилиндра — это полая металлическая трубка, вставляемая в цилиндр блока двигателя. Она формирует рабочую поверхность для движения поршня и поршневых колец и обеспечивает защиту от износа и воздействия высоких температур и давления.
Гильзы цилиндров используются в:
-
Бензиновых и дизельных двигателях
-
Судовых двигателях
-
Грузовой и строительной технике
-
Спортивных и гоночных автомобилях
-
Генераторах и промышленном оборудовании
Существует два основных типа гильз:
1. Сухая гильза
-
Не контактирует напрямую с охлаждающей жидкостью
-
Устанавливается в блок цилиндров посредством плотной посадки
-
Обеспечивает защиту от износа, но с ограниченной теплопередачей
-
Часто применяется в легковых автомобилях
2. Мокрая гильза
-
Находится в непосредственном контакте с охлаждающей жидкостью
-
Оснащена уплотнительными кольцами для предотвращения протечек
-
Обладает высокой теплоотдачей и легко заменяется
-
Предпочтительна для дизельных и тяжёлых двигателей
🛠️ Роль гильзы цилиндра в работе двигателя
1. Защита от износа
Основная функция гильзы — защита блока цилиндров от износа. Поршневые кольца при движении создают постоянное трение. Гильза, выполненная из износостойкого чугуна или стали, принимает на себя это воздействие, сохраняя блок в целости.
2. Теплоотвод и устойчивость к нагреву
Во время сгорания топлива выделяется большое количество тепла. Особенно это актуально для дизельных и высокооборотистых двигателей. Мокрые гильзы, находящиеся в контакте с охлаждающей жидкостью, обеспечивают эффективный теплоотвод, предотвращая перегрев и деформации.
3. Сохранение компрессии
Гильза обеспечивает идеальную форму и гладкость цилиндра, что важно для обеспечения герметичности и нужного уровня компрессии. Изношенные стенки цилиндра снижают эффективность двигателя.
4. Простота ремонта и обслуживания
В двигателях без гильз износ цилиндра требует шлифовки или полной замены блока. Гильза же позволяет легко заменить только изношенную часть, что делает капитальный ремонт более доступным и экономичным.
Материалы, используемые для гильз
Выбор материала влияет на характеристики и срок службы гильзы:
-
Серый чугун — отличная износостойкость и обрабатываемость
-
Высокопрочный чугун (высококремнистый) — высокая прочность, стойкость к растрескиванию
-
Легированные стали — используются в спортивных и мощных двигателях
Современные гильзы могут иметь специальные покрытия (никель, хром, керамика) для снижения трения и увеличения ресурса.
Применение гильз в различных отраслях
Гильзы цилиндров применяются в:
-
Автомобилестроении
-
Сельскохозяйственной и строительной технике
-
Судостроении и морской технике
-
Электроэнергетике (генераторы)
-
Военной и авиационной промышленности
Почему инженеры выбирают гильзы?
Проектировщики современных двигателей используют гильзы по ряду причин:
-
Для облегчения конструкции алюминиевых блоков с сохранением прочности
-
Для облегчения ремонта в коммерческом транспорте
-
Для универсальности конструкции, подходящей под разные модели
Заключение: маленькая деталь с большой задачей
Несмотря на скромные размеры, гильза цилиндра играет ключевую роль в производительности и долговечности двигателя. Она защищает блок, отводит тепло, обеспечивает компрессию и облегчает ремонт. Выбор качественной гильзы — это инвестиция в надежность и эффективность вашего двигателя.
